Redis设计与实现:数据结构与对象

redis3.0 标有注解的源码：https://github.com/huangz1990/redis-3.0-annotated

简单动态字符串

Redis中，涉及可以被修改的字符串值时，都用简单动态字符串（simple dynamic string，SDS）来实现。比如包含字符串值的键值对在底层的实现。C字符串（C语言中传统字符串，以空字符串结尾的字符数组）则用于无须对字符串进行修改的地方，比如日志打印。

SDS还被用作缓冲区，比如AOF模块中的AOF缓冲区，客户端状态中的输入缓冲区。

SDS定义

struct sdshdr{
    //buf已使用的字节数
    int len;
    //buf未使用的字节数
    int free;
    //字节数组，用于保存字符串
    char buf[];
}

buf遵循C字符串以空字符串结尾的惯例，保存空字符串的1字节空间不计算在SDS的len属性里面，并为空字符分配额外1字节空间，对用户来说是透明的。

SDS结构如下图所示：

图中展示了SDS的数据结构，5字节未使用空间，已使用5字节，buf存储了字符串值，最后一个字节保存了空字符'\0'。这里要注意的是，free和len的计算不涉及空字符。

SDS与C字符串的区别

1. SDS有常数级的时间复杂度获取字符串长度。
   由于C字符串不会记录自身长度，因此只能遍历，直到遇到结尾的空字符为止,时间复杂度为O(N)。而SDS对于字符串长度的记录都是在其API中执行的，所以时间复杂度为**O(1)**。
2. SDS杜绝缓冲区溢出。
   由于C字符串未记录自身长度，容易导致缓冲区溢出。在执行字符串拼接时，如果没有足够的空间，并且相邻内存地址被其他字符串占用时，字符串的数据将溢出，且容易意外修改相邻的字符串内容。相比而言，SDS会将这种情况扼杀在摇篮之中，SDS API先判断空间是否满足，如果不满足则将空间扩展至执行修改所需的大小。
3. SDS拥有的内存分配策略可以减少修改字符串造成的内存重分配次数，详见1.3。
4. SDS API都是二进制安全的。
   C字符串的字符必须符合某种编码，并且中间不能有空字符，否则读取时会被误以为是字符串结尾。种种局限使得C字符串只能存文本，不能存图片，音频，视频，压缩文件等二进制数据。 为确保Redis对不同使用场景的支持，SDS API都是二进制安全的，也就是所有SDS API都会以二进制的方式存取buf中的数据，数据的写入和读出都是一个样的。由于SDS读取时并不是依靠空字符来判断结束的，而是len属性，所以是二进制安全的。
5. 兼容部分C字符串函数。
   SDS虽然都是二进制安全的，但也遵循以空字符结尾的习惯。SDS API总会在buf数组分配空间时多分配一个字节用于容纳空字符，这是为了保存文本的SDS重用一部分<string.h>库函数，避免代码重复。

内存分配策略

由于C字符并不记录自身长度，并且需要一个字符空间保存空字符串，因此每次增长或缩短字符串时，就要对其进行一次内存重分配操作。增长字符串时要看空间是否够用，否则会有缓冲区溢出；缩短字符串要释放不用的空间，否则会有内存泄漏。

Redis经常被用于速度要求严苛，数据被频繁修改的场合，每次修改字符串都要重新分配内存，就会占用很多时间。为避免这个问题，redis采用了空间预分配和惰性空间释放两种策略。

空间预分配

空间预分配用于优化SDS字符串增长操作。在扩展SDS空间前，SDS API会先检查未使用空间够不够，如果不够，则进行空间预分配。此时，程序不仅会为SDS分配修改所必须要的空间，还为其分配额外未使用的空间。

• 修改后的SDS<1MB，程序分配和len属性同样大小的未使用空间，此时SDS的len与free大小相等。比如修改后实际存储字符串的空间变为13字节，那么len=13，free=13，buf数组整体的长度=13+13+1（额外1字节保存空字符）。
• 修改后SDS>=1MB。程序会分配1MB的未使用空间。比如修改后实际存储字符串的空间变为2MB，那么len=2M，free=1MB，buf数组整体的长度=2MB+1MB+1byte。

通过空间的预分配，将连续增长N次字符串需要的内存分配次数从一定需要N次变为最多N次。因而可以减少连续执行字符串增长操作所需的内存重分配的次数。

惰性空间释放

惰性空间的释放用于优化SDS字符串缩短操作。当SDS API需要缩短保存的字符串时，程序并不立即回收这部分内存，而是使用free属性将字节的数量记录，等待使用。与此同时，SDS提供了相关API，在有需要时，真正释放未使用空间，不需要担心惰性空间造成的内存浪费。

SDS总结

C字符串与SDS的区别简单来说：

SDS相关操作及时间复杂度：

链表

当一个列表键包含了数量比较多的元素，或者列表中包含的元素都是比较长的字符串时，Redis就会使用链表作为列表键的底层实现。

链表和链表节点的实现

typedef struct listNode{
    //前置节点
    struct listNode *prev;
    //后置节点
    struct listNode *next;
    //节点的值
    void *value;
}listNode;

节点由前驱后继组成，多个节点组成的链表为双端链表。

使用adlist.h/list来持有，操作链表：

typedef struct list{
    //表头节点
    listNode *head;
    //表尾节点
    listNode *tail;
    //链表所包含的节点数量
    unsigned long len;
    //节点值复制函数
    void *(*dup)(void *ptr);
    //节点值释放函数
    void (*free)(void *ptr);
    //节点值对比函数
    int (*match)(void *ptr,void *key);
}list;

整个链表串起来后，如下图：

Redis的链表特性可以总结如下：

双端：链表节点带有prev和next指针，获取前置和后置节点的复杂度都是O(1)。
无环：表头节点的prev指针和表尾节点的next指针都指向NULL，对链表的访问以NULL为终点。 带表头指针和表尾指针 带链表长度计数器 。
头尾指针：将程序获取头尾节点的复杂度降为O(1)。
长度计数器：将程序获取表长的复杂度降为O(1)。
多态：链表节点使用void*指针来保存节点值，并且可以通过list结构的dup、free、match为节点值设置类型特定函数，所以链表可以用于保存各种不同类型的值。

链表时间复杂度

链表相关操作及时间复杂度：

字典

字典又称符号表，关联数组或映射，用于保存键值对的抽象数据结构。当一个哈希键包含的键值对比较多时，或者键值对中的元素都是比较长的字符串时，Redis就会使用字典作为哈希键的底层实现。

字典的实现

Redis的字典使用哈希表作为底层实现，一个哈希表里面可以有多个哈希表节点，每个哈希表节点保存了字典中的一个键值对。

哈希表

使用dict.h/dictht结构定义：

typedef struct dictht{
    //哈希表数组
    dictEntry **table;
    //哈希表大小
    unsigned long size;
    //哈希表大小掩码，用于计算索引值
    //总是等于size-1
    unsigned long sizemask;
    //该哈希表已有节点的数量
    unsigned long used;
}dictht;

数组中的每个元素都是指向dict.h/dictht的结构，dictEntry就是一个键值对。

哈希表节点

哈希表节点使用dictEntry实现，每个dictEntry都存储着一个键值对：

typedef struct dictEntry{
    //键
    void *key;
    //值
    union{
        void *val;
        uint64_t u64;
        int64_t s64;
    } v;
    //指向下个哈希表节点，形成链表
    struct dictEntry *next;
} dictEntry;

键值对的值可以是一个指针，或一个uint64_t整数，或一个int64_t整数。next是指向另一个哈希节点的指针，可将多个哈希值相同的键值对连接在一起，以此来解决冲突。

如图，表示的是两个哈希值相同的节点，通过指针连接在一起。

字典

Redis中的字典由dict.h/dict实现，由这个数据结构将字典组织在一起。

typedef struct dict{
    //类型特定函数
    dictType *type;
    //私有数据
    void *privdata;
    //哈希表
    dictht ht[2];
    //rehash索引
    //当rehash不在进行时，值为-1
    int rehashidx;
} dict;

type和privdata属性是针对不同类型的键值对，为丰富键值对的使用场景而设置的。

• type属性是一个指向dictType的结构指针，每个dictType结构保存了一簇用于操作特定类型键值对的函数，Redis为用途不同的字典设置不同类型特定函数。

typedef struct dictType{
    //计算哈希值的函数
    unsigned int (*hashFunction)(const void *key);
    //复制键的函数
    void *(*keyDup)(void *privdata,const void *key)
    ...
}

• privdata属性保存了需要传给那些类型特定函数的可选参数。
• ht属性是包含两个项的数组，每项都是一个哈希表，ht[0]平时使用，而ht[1]仅在rehash时使用。
• rehashidx记录了rehash的进度，初始为-1。

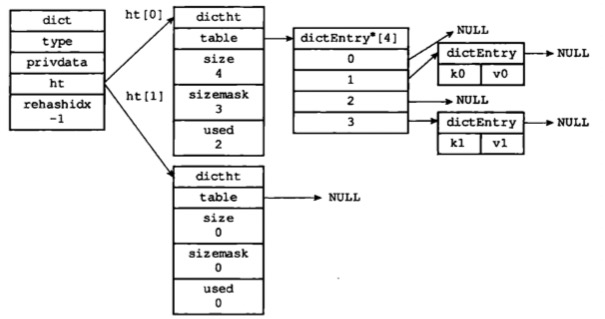

下图展示了一个普通状态下（没有进行rehash）的字典：

哈希算法

Redis计算哈希值方法： hash=dict->type->hashFunction(key);
计算索引值的方法：index=hash & dict->ht[x].sizemask;

当字典被用作数据库的底层实现或哈希键的底层实现时，Redis使用MurmurHash2算法来计算键的哈希值。优点在于即使输入的键是有规律的，算法仍然能给出很好的随机分布性，并且计算速度飞快。

解决键冲突

当有两个或以上的键被分配到哈希表的同个索引，那么就发生了冲突。Redis使用链地址法来解决冲突，被分配到相同索引的多个节点使用链表连接。为了提高速度，每次都是将新节点添加到链表的表头位置。

rehash

为了让哈希表的负载因子维持在一个合理的范围内，当哈希表保存的键值对数量太多或者太少时，程序需要对哈希表的大小进行响应的扩容或缩容。扩容和缩容通过执行rehash来完成，Redis中重新散列的步骤如下：

1. 为字典ht[1]哈希表分配空间，大小取决于要执行的操作与ht[0]当前键值对的数量。
2. 将保存在ht[0]中的所有键值对存放到ht[1]指定的位置
3. 当ht[0]的所有键值对都迁移完毕后，释放ht[0]**，并指向ht[1]**，并在ht[1]上创建一个空的哈希表，为下次rehash准备。

扩容与缩容场景

扩容操作场景：

• 服务器目前没有在执行BGSAVE命令或BGREWRITEAOF命令，并且哈希表的负载因子>=1。
• 服务器正在执行BGSAVE命令或BGREWRITEAOF命令，并且哈希表的负载因子>=5。

负载因子=哈希表已存储节点数/哈希表大小， 即 load_factor=ht[0].used/ht[0].size

为什么根据**BGSAVE命令或BGREWRITEAOF命令来判断是否扩展？
因为执行这些命令时，Redis需要创建当前服务器进程的子进程，大多数操作系统采用写时复制技术**来优化子进程使用效率，此时提高负载因子，可以尽量避免在子进程存在期间对哈希表扩展，避免不必要的内存写入操作，节约内存。

缩容操作场景：

负载因子<0.1时，自动对哈希表执行收缩操作。

渐进式rehash的过程

rehash时会将ht[0]中所有的键值对rehash到ht[1]，如果键值对很多并且一次性操作的话，容易导致服务器在一段时间内停止服务。为避免这种情况，Redis采用渐进式rehash，将ht[0]中的键值对分多次，慢慢地rehash到ht[1]之中。

步骤：

1. 为ht[1]分配空间，让字典同时持有两个哈希表。
2. 在字典中维持一个索引计数器变量rehashidx，将其设置为0，表示rehash正式开始。
3. 在rehash进行期间，每次对字典进行添加，删除，查找或更新操作时，程序除了执行指定的操作外，还会将ht[0]哈希表在rehashidx索引上的所有键值对**rehash到ht[1]**，当rehash工作完成后，将rehashidx++。
4. 某个时刻，ht[0]中的所有键值对都被rehash至ht[1]，此时设置rehashidx=-1时，表示rehash操作已经完成。

这种方式的rehash的好处在于采用了分而治之的方式，将rehash键值对所需的计算工作均摊到对字典的每个操作中，从而避免集中式rehash带来庞大计算量。

在rehash的期间，字典同时使用ht[0]，ht[1]两个哈希表。对哈希表的操作会在两个表上进行，比如查找键时，先在ht[0]里面查找，如果为空，就继续到ht[1]里查找。在此期间，新增的键值对都会被添加到ht[1]**中，ht[0]**不承担任何添加操作，保证ht[0]中的键值对只能是越来越少。

字典时间复杂度

字典相关操作及时间复杂度：

跳跃表

跳跃表是一种有序的数据结构，通过在每个节点维持多个指向其他节点的指针，达到快速访问节点的目的。

如果一个有序集合中包含的元素数量比较多，又或者有序集合中元素的成员是较长的字符串，Redis就会使用跳跃表来作为有序集合键的底层实现。Redis只有在两个地方用到了跳跃表，一个是实现有序集合键，另一个是在集群节点中作为内部数据结构。

跳跃表的实现

Redis的跳跃表由redis.h/zskiplistNode和redis.h/zskiplist两个数据结构定义。

typedef struct zskiplist{
    //表头节点和表尾节点
    structz zskiplistNode *header,* tail;
    //表中节点的数量
    unsigned long length;
    //表中层数最大的节点的层数
    int level;
} zskiplist;

跳跃表由zskiplist组织，通过多个跳跃表节点zskiplistNode组成一个跳跃表。值得注意的是，记录level时，表头节点的层高不会记录在内。

跳跃表节点

typedef strct zskiplistNode{
    //后退指针
    struct zskiplistNode *backward;
    //分值
    double score;
    //成员对象
    robj *obj;
    //层
    struct zskiplistlevel{
        //前进指针
        struct zskiplistNode *forward;
        //跨度
        unsigned int span;
    }level[];
} zskiplistNode;

1. 层–level

   跳跃表的每个节点都会包含多个层，每次创建一个新跳跃表节点时，都会根据幂次定律，随机生成一个1~32之间的数作为层的大小。每个层都会包含前进指针和跨度。

   前进指针（forword）用于访问下一个节点。跨度表示两个节点之间的距离，指向NULL的所有前进指针的跨度为0。跨度用于计算排位，访问某一结点的经过的跨度之和就是当前节点的排位。

   注：幂次定律也是80-20法则。最重要的只占一小部分，越大的数出现的概率越小。Redis中对level的随机获取实现是：

   int zslRandomLevel(void) {
       int level = 1;
       while ((random()&0xFFFF) < (ZSKIPLIST_P * 0xFFFF))
           level += 1;
       return (level<ZSKIPLIST_MAXLEVEL) ? level : ZSKIPLIST_MAXLEVEL;
   }

2. 后退指针–backward

   用于从表尾向表头方向访问节点，前进指针可以一次跳过多个节点，后退指针只能后退至前一个节点，因为每个节点只有一个后退指针。

3. 分值–score

   分值是一个double类型的浮点数，跳跃表中节点都按照分值排序。

4. 成员对象–obj

   是一个指针，指向字符串SDS对象。一个跳跃表中，对象必须是唯一的，但分值可以相同。相同时按对象字典序来排序。

思考

我看代码的时候就有个疑问，书上也没有给出清晰的解释，通过看帖子和自己的理解总结了一下。Redis的level个数为什么要用幂次定律生成（随机生成节点的层数）？

通过幂次定律能保证越高level的结点数量越少 。保证索引等级越高，参与索引建立的元素越少，如果每层都有很多level，那么这个索引建立的就没有意义了。那么，为什么不用最均衡的方式，按照节点分数的排序情况均匀建立索引？考虑到下一个插入的元素具有随机性，这样设计不容易出现最坏的情况。如果每次都以均匀固定的方式建索引，维护的成本很高，跳跃表的优点就是维持结构平衡的成本低，完全依靠随机。跳跃表相比二叉树有一个优势就在于不需要主动rebalance去维护平衡。

跳跃表的操作

插入

初始跳跃表如下图：

插入11.0，随机层数为2。

观察可知，插入操作仅新增节点和指针变化，不需要对整体的平衡进行额外维护操作。

查找

跳跃表查找10的过程如上图，由于数字标注的是查找顺序，所以不标注跨度以免引起歧义。此时跳跃表查找10，会先从header节点（O1）的最高层（L3）寻找，发现要查找的数小于23.5则返回，继续从下一个有后继的层开始寻找，当发现要查找的数小于11.0时，则从O1的下一层找，此时到O2的L1，发现要查找的数大于7.0，则从L1找，直到查找到相邻节点为止。

删除

节点的删除操作比较简单，查找到要删除的节点后，再处理好前后节点的前驱后继就可以啦~

拓展阅读：https://zhuanlan.zhihu.com/p/109946103

跳跃表的时间复杂度

跳跃表相关操作及时间复杂度：

整数集合

当一个集合只包含整数元素，并且元素不多时，Redis就会使用整数集合作为集合键的底层实现。

整数集合的实现

整数集合是Redis中用于保存整数值的集合抽象数据结构，可以保证集合有序不重复。每个intset.h/intset结构来表示一个整数集合：

typedef struct intset{
    //编码方式
    uint32_t encoding;
    //集合包含的元素数量
    uint32_t length;
    //保存元素的数组
    int8_t contents[];
} intset;

length属性记录了整数集合包含的元素数量，contents是整数集合的底层实现。contents存储元素的真实类型取决于encoding，比如encoding==INT_ENC_INT16时，contents数组中每个向都是int16_t类型的整数。可以为int16_t,int32_t或int64_t。

下图展示了整数集合的数据结构：

升级

当我们要将一个新元素添加至集合时，并且新元素的类型比现有集合类型都长时，整数集合就要升级。

步骤：

1. 根据新元素类型，扩展数组空间，并为新元素分配空间。
2. 将底层数组现有所有元素都转为新元素相同类型，并将类型转换后的元素放到正确位置。
3. 将新元素添加到底层数组。

由于每次向整数集合添加新元素都可能会引起升级，而每次升级都需要对底层数组中已有元素进行类型转换，所以添加的**时间复杂度为O(N)**。

升级的好处

有两个好处，可以提升整数集合的灵活性，也能尽可能地节约内存。
C语言是静态类型语言，一般数组中的元素类型都相同，使用升级可以不用担心类型兼容问题，提升灵活性。元素统一以最大类型存储，而不是都用int64_t，可节约内存。

降级

整数集合不支持降低，一旦升级就不能降级。

整数集合的时间复杂度

整数集合相关操作及时间复杂度：

压缩列表

压缩列表是列表键、哈希键和有序集合键底层实现之一。当一个列表键只包含少量列表项，且每个列表项要么是小整数，要么是长度比较短的字符串，Redis就使用压缩列表来做列表键的底层实现。哈希键和有序集合键也类似。

压缩列表的构成

为节约内存而开发的，由一系列特殊编码的连续内存块组成的顺序型数据结构。

下图为压缩列表的数据结构:

结构比较简单，属性如下：

• zlbytes：记录整个压缩列表占用内存字节数，进行内存重分配或计算zlend时使用。
• zltail：记录压缩列表尾节点距离压缩列表起始地址多少字节。
• zllen：节点数量。小于65535时，表示节点数量；等于时，需要遍历才能计算得出。
• entryx：列表节点。
• zlend：特殊值0xFF用于标记压缩列表的末端。

压缩列表节点的组成

每个压缩列表节点可以是一个字节数组，也可以是一个整数。由previous_entry_length，encoding，content组成。

previous_entry_length

单位是字节，记录压缩列表前一个节点的长度。该属性长度为1字节或5字节，前两位表示该属性长度为1字节还是5字节。

• 前一个节点的长度<254字节时，该属性只有1字节，且前一节点的长度就保存在这一个字节。如0x05，表示前一个字节长度为5字节。
• 前一个节点的长度>=254字节时，该属性有5字节，且该属性的第一字节会被设置成0xFE，表示这是一个5字节的长度，后4字节表示前一个节点的长度。如0xFE00002766，表示前一个字节长度为0x00002766，换算为10进制就是我们熟悉的数字。

encoding

encoding记录了节点的content属性所保存数据类型和长度。高两位表示存储的是字节数组还是整数。

content

存储节点的值。

连锁更新

当多个连续的长度介于250字节到253字节之间的节点，插入新的头节点（长度大于等于254字节），后面节点的previous_entry_length就要新增4字节的空间（1字节变成5字节），需要进行内存重分配，由于前一个节点的变更，每个节点的previous_entry_length属性也需要记录之前的长度而发生相应的变更，所以会出现连锁更新。除了新增节点，删除节点也可能会遇到这种情况。

因为连锁更新在最坏情况下需要对压缩列表执行N次空间重分配操作，每次重分配的的最坏时间复杂度为 ，所以连锁更新的最坏时间复杂度为

虽然代价很高，但是出现的几率比较低，而且只要更新节点的数量不多，就不会对性能产生影响。因此ziplistPush命令的平均复杂度为 。

压缩列表的时间复杂度

压缩列表相关操作及时间复杂度：

对象

Redis没有直接使用前文的数据结构来实现键值对数据库，而是基于这些数据结构构建了一个对象系统，通过对象组织数据结构，包括字符串对象，列表对象，哈希对象，集合对象和有序集合对象这5种对象。

使用对象的一个好处是可以针对不同的使用场景，为对象设置多种不同的数据结构实现，从而优化对象在不同场景下的使用效率。

对象的结构

Redis使用对象来表示数据库的键和值。每个对象都是一个redisObject结构，是一个按照位段存储的结构，节约内存：

typedef struct redisObject{
    //类型
    unsigned type :4;
    //编码
    unsigned encoding:4;
    //指向底层实现数据结构的指针
    void *ptr;
    ...
} robj;

其中，type是类型常量，记录对象的类型：

encoding记录对象使用的编码，即对象底层使用的具体数据结构：

使用object encoding命令可以查看键的值对象的编码，每个对象都至少使用两种不同编码常量：

注：Redis中的列表对象在版本3.2之前，列表底层的编码是ziplist和linkedlist实现的，但是在版本3.2之后，重新引入了一个 quicklist 的数据结构，列表的底层都由quicklist实现。

Redis对象采用encoding属性来设置编码，从而决定底层数据结构，而不是为特定类型的对象关联一种固定编码。这种方式极大地提高了灵活性和效率。

字符串对象

字符串对象可以是int，raw或embstr。

• 如果字符串对象保存的是整数值，且这个数值可用long表示，底层就会以**REDIS_ENCODING_INT**编码来实现。
• 如果字符串对象是一个字符串值，且这个字符串长度**>32字节，字符串将使用一个SDS保存，底层编码为REDIS_ENCODING_RAW**。
• 如果字符串对象保存的是字符串，且这个字符串长度**<=32字节，底层编码就是REDIS_ENCODING_EMBSTR**，使用embstr编码的方式保存字符串。

下图为raw编码的字符串对象：

embstr编码

专门用于保存短字符串的一种优化编码方式，与raw的效果相同，都使用redisObject和sdshdr结构来表示字符串对象，但是raw会调用两次内存分配函数分别创建redisObject和sdshdr结构。embstr编码则通过调用一次内存分配函数来分配一块连续空间，空间依次包括redisObject和sdshdr俩结构。

使用embstr编码保存短字符串的优点：

• 内存分配次数由两次降为1次。
• 释放embstr字符串对象只需调用1次内存释放函数。
• embstr字符串放在一块连续的内存中，能更好地利用缓存带来的优势.

注：浮点数的存储，在Redis底层也会以字符串的形式保存。在有需要时，程序会将字符串对象中的字符串值转为浮点数值执行运算操作，然后再将结果转为字符串值保存。

编码的转换

int->raw：对int编码的字符串对象执行后，保存的不再是整数值，而是字符串值时，就会转换成raw编码的字符串。比如整数追加字符串。

embstr->raw：Redis没有为embstr编写修改程序，所以是只读的，当embstr编码的字符串修改后，就变成raw编码的字符串对象。

列表对象

列表对象的编码是ziplist或linkedlist。

当列表可以同时满足以下两个条件时，列表对象使用ziplist编码：

• 列表对象保存的所有字符串元素的长度都**<64字节**
• 列表对象保存的元素数量**<512个**

否则使用linkedlist编码。

注：两条件的上限值可通过配置文件修改。

使用ziplist编码，执行RPUSH elements "a" "b" 1，后的数据结构：

使用linkedlist编码，执行RPUSH elements "a" "b" 1，后的数据结构：

注：SDS对象都以StringObject代替。

注：Redis中的列表对象在版本3.2之前，列表底层的编码是ziplist和linkedlist实现的，但是在版本3.2之后，重新引入了一个 quicklist 的数据结构，列表的底层都由quicklist实现。

quicklist的介绍可参考：https://juejin.cn/post/6844904023418486791

哈希对象

哈希对象的编码可以是ziplist或hashtable。

• ziplist的数据结构：每当有新的键值对插入哈希对象时，Redis会先将保存键的压缩列表节点推入表尾，再将保存值的压缩列表节点推入表尾。
• hashtable的数据结构：字典的每个键都是一个字符串对象，保存键；字典的每个值都是字符串对象，保存值

当哈希对象可以同时满足下两个条件时，使用ziplist编码：

• 哈希对象保存的所有键值对的值和键都<64字节
• 哈希对象保存的键值对数量**<512个**

否则使用hashtable编码。

注：两条件的上限值可通过配置文件修改。

使用ziplist编码，执行HSET student name "madongmei" age 25 career "pick up trash"后的数据结构：

使用hashtable编码，执行HSET student name "madongmei" age 25 career "pick up trash"后的数据结构：

集合对象

集合对象的编码可以是intset或hashtable。

如果以hashtable编码作为集合对象底层实现，那么字典的每个键都是一个字符串对象，值都是null。

当集合对象同时满足以下两个条件时，使用intset编码：

• 集合对象保存的所有元素都是整数值
• 集合对象保存的元素数量**<=512个**

否则使用hashtable编码。

注：两条件的上限值可通过配置文件修改。

使用intset编码，执行SADDnumbers 1 3 5后的数据结构：

使用hashtable编码，执行SADDnumbers 1 3 5后的数据结构：

有序集合对象

有序集合的编码可以是ziplist或skiplist。

使用ziplist编码时，每个元素使用两个紧挨在一起的压缩列表节点来保存，第一个节点保存元素的成员，而第二个元素则保存元素的分值：

如果是skiplist编码，使用zset结构：

typedef struct zset{
    zskiplist *zsl;
    dict *dict;
} zset;

dict字典为有序集合创建了一个从成员到分值的映射，字典中的每个键值对都保存了一个集合元素：键保存元素，值保存分值。通过字典以O(1)查找给定成员的分值。有序集合元素的成员都是字符串对象，分值都是double类型浮点数。zset的跳跃表和字典通过指针来共享相同元素的成员和分值，不会浪费额外内存。

当有序集

上图中存在错误，应该是zsl指向跳表结构而不是由ptr指向

合对象同时满足以下两条件时，对象使用ziplist编码：

• 有序集合保存的元素数量**<128个**
• 有序集合保存的所有元素成员的长度都<64字节

否则使用skiplist编码。

注：两条件的上限值可通过配置文件修改。

思考

为什么有序集合需要同时使用跳跃表和字典来实现？

如果只使用字典存储，由于是无序的，所以每次在范围查询时，需要排序，时间复杂度为 和额外 的内存空间，因为要创建一个数组存储排序后的元素。 如果只用跳跃表实现，根据成员查找分值时，复杂度将为 。综上，为了让有序集合的分值查找和范围查找都尽可能快地执行，Redis选择字典和跳跃表两种数据结构结合的方式。

类型检查与命令多态

Redis中用于操作键的命令可分为两种类型。一种是可对任何类型执行的，如del，expire，rename等。另一种命令只能对特定类型的键执行，如set，get，hdel，hset，rpush等。如果对特定类型使用其他类型的命令，那么就会报错。

类型检查的实现

为了确保只有制定类型的键可以执行某些特定命令，在执行前，Redis会先通过输入键的值对象的type属性检查输入键的类型是否正确。

多态命令的实现

Redis除了根据值对象判断键是否能够执行特定命令外，还会根据值对象的编码方式，选择正确的命令实现代码来执行。比如基于编码的多态，列表对象的编码可能是ziplist或linkedlist，所以需要多态命令执行对应编码的API。基于类型的多态是一个命令可以同时处理多种不同类型的键。

内存回收

由于C语言没有内存回收机制，Redis在对象系统中构建了引用计数器技术实现内存回收机制。每个对象的引用计数器信息由redisObject的refcount来记录。当对象的引用计数值为0时，所占用的内存会被释放。

对象共享

引用计数器还有共享对象的作用。如果两个不同键的值都一样（必须是整数值的字符串对象），则将数据库键的值指针指向一个现有的值对象，然后将被共享对象的引用计数加一。如果不是整数值的对象，则需要耗费大量的时间验证共享对象和目标对象是否相同，复杂度较高，消耗CPU时间，所以Redis不会共享包含字符串的对象。

Redis在初始化服务时，会创建很多字符串对象，包含0~9999的整数（和Integer的常量池有点像），当需要时，就能直接复用。

下图展示了键共享整数100的字符串对象：

对象的空转时长

redisObject还包含了lru属性，记录对象最后一次被命令程序访问的时间。object idletime命令可打印键的空转时长，就是当前时间减去lru时间计算得到的。

原文链接：https://zhuanlan.zhihu.com/p/140726424
